Gambar lapangan tenis itu bukan sekadar visual biar kelihatan rapi. Buat pelajar teknik, mahasiswa arsitektur, sampai pengelola fasilitas olahraga, gambar yang benar membantu memahami ukuran, garis, dan kebutuhan ruang sejak awal.
Kenapa ini penting?
- Acuan tugas teknik sipil/arsitektur olahraga. Kamu bisa jelaskan dimensi dan komponen lapangan tanpa ngarang.
- Meminimalkan revisi saat eksekusi proyek. Ukuran yang keliru sedikit saja bisa bikin garis permainan tidak sesuai standar.
- Memudahkan komunikasi dengan kontraktor. Semua pihak bicara pakai “bahasa” yang sama: denah dan ukuran.
Gambar lapangan tenis lengkap: elemen garis & area wajib
Kalau kamu mencari gambar lapangan tenis lengkap, pastikan di dalamnya ada semua garis permainan resmi. Garis ini bukan dekorasi, tapi penentu sah atau tidaknya bola.
Elemen yang wajib muncul:
- Baseline, service line, center mark.
Baseline ada di sisi belakang lapangan. Service line membentuk area servis. Center mark membantu posisi servis dari baseline. - Singles sideline vs doubles sideline.
Ini yang sering bikin bingung. Lapangan tunggal lebih sempit. Lapangan ganda menambah koridor di kiri-kanan. - Net line dan area service box.
Net membelah lapangan jadi dua. Di tiap sisi ada dua service box (kiri dan kanan). - Ruang bebas (run-off) pemain.
Nah, ini sering lupa digambar. Padahal pemain butuh ruang lari dan berhenti aman saat rally panjang.
Kalau tujuanmu untuk proyek nyata, jangan cuma pakai gambar yang “mirip”. Pakai yang benar-benar punya ukuran dan notasi.

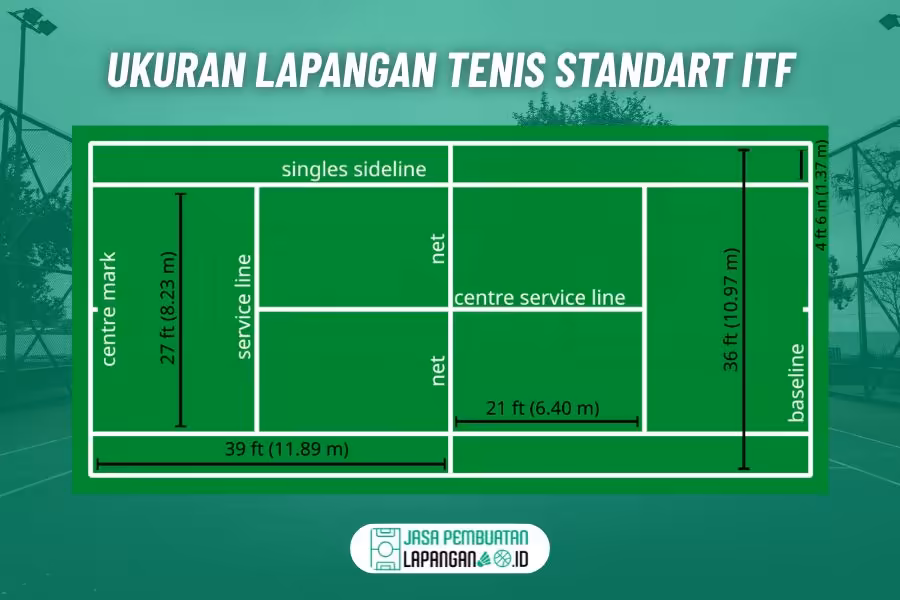

Denah lapangan tenis standar: ukuran resmi ITF ringkas
Denah lapangan tenis standar mengikuti ukuran internasional dari ITF (International Tennis Federation). Angka ini yang paling sering dipakai untuk gambar kerja, RAB, sampai approval desain.
Ukuran lapangan tenis intinya:
- Panjang total: 23,77 meter
- Lebar: 8,23 meter (tunggal)
- Lebar: 10,97 meter (ganda)
- Tinggi net: 0,914 meter di tengah
Supaya gampang membayangkan, berikut ringkasan posisi ukuran:
- Dari baseline ke net: 11,885 m (setengah lapangan)
- Lebar “tambahan” untuk ganda dibanding tunggal: 1,37 m di tiap sisi
- Service line membentuk area servis yang simetris kiri-kanan
Kalau kamu bikin ilustrasi ukuran, pastikan label dimensi jelas dan konsisten.

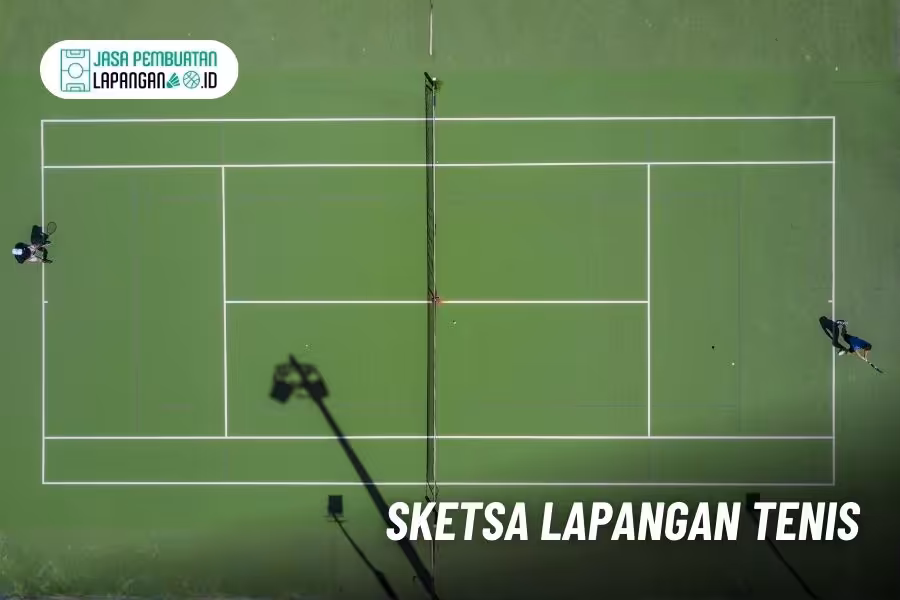

Sketsa lapangan tenis tampak atas: cara membaca cepat
Sketsa lapangan tenis tampak atas enak dipakai untuk orientasi cepat. Terutama buat presentasi kelas atau diskusi awal perencanaan.
Cara membacanya:
- Arah baseline ke baseline.
Paling mudah: baseline adalah batas belakang. Dua baseline saling berhadapan. - Pembagian service box kiri/kanan.
Di tiap sisi net ada dua kotak servis. Garis tengah (center service line) membaginya. - Penempatan net post dan center strap.
Net post ada di sisi kiri-kanan net. Center strap di tengah menjaga tinggi net sesuai standar. - Notasi skala pada gambar kerja.
Untuk gambar teknis, skala wajib ada. Misalnya 1:100 atau 1:50, tergantung detail.
Kalau sketsanya untuk tugas, kamu bisa tambah legenda sederhana: jenis garis, ketebalan, dan satuan ukuran.
Layout lapangan tenis profesional: kebutuhan lahan & sirkulasi
Gambar permainan saja belum cukup untuk proyek. Layout lapangan tenis profesional harus memikirkan lahan total, akses, dan sirkulasi orang.
Yang perlu ada di layout:
- Clear space samping dan belakang.
Idealnya ada ruang bebas agar pemain aman saat mengejar bola. Untuk fasilitas serius, ruang bebas ini jadi standar kenyamanan. - Gate masuk, jalur evakuasi, bench pemain.
Lapangan yang dipakai event atau sekolah butuh alur masuk-keluar yang jelas. Siapa yang mau ribet saat ramai? - Pagar, windscreen, dan lampu.
Pagar mencegah bola keluar jauh. Windscreen membantu mengurangi gangguan angin dan bikin visual lebih rapi. Lampu penting untuk main sore-malam. - Orientasi lapangan terhadap matahari.
Untuk outdoor, arah lapangan berpengaruh besar. Orientasi yang tepat mengurangi silau saat serve dan rally.
Buat pengelola fasilitas, layout yang rapi itu bukan cuma estetika. Itu juga mengurangi risiko kecelakaan dan bikin operasional lebih mudah.

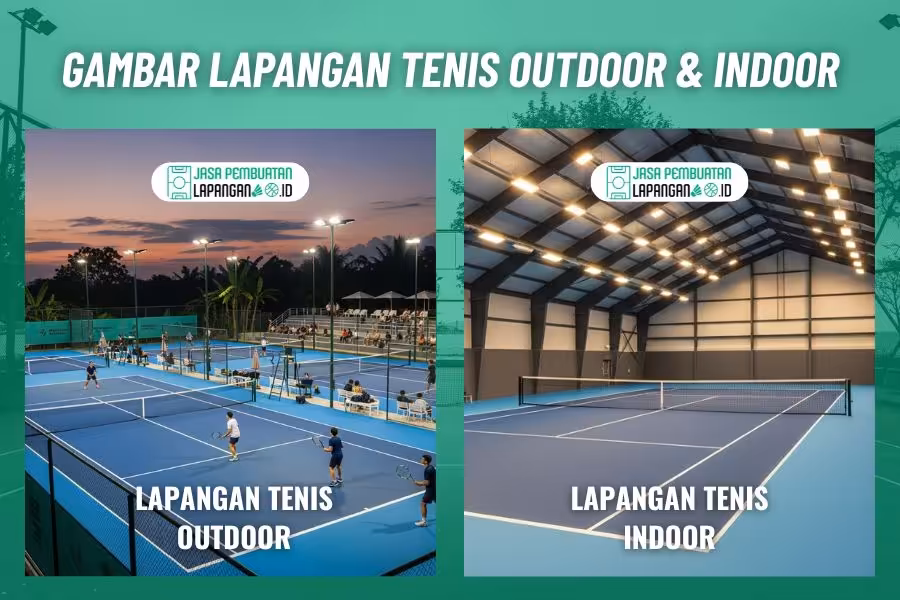

Gambar lapangan tenis indoor vs outdoor: bedanya apa?
Kalau kamu bandingkan gambar lapangan tenis indoor vs outdoor, bedanya sering muncul di detail yang “tidak kelihatan” di gambar sederhana.
Perbedaan utamanya:
- Indoor: tinggi bebas, ventilasi, pencahayaan.
Indoor butuh tinggi ruang cukup untuk lob tinggi. Sistem lampu juga harus merata supaya bola tetap terbaca jelas. - Outdoor: drainase, kemiringan, talang.
Outdoor wajib punya aliran air yang benar. Sedikit salah kemiringan bisa bikin genangan dan lapisan cepat rusak. - Spesifikasi permukaan: hard/clay/sintetis.
Permukaan memengaruhi pantulan bola dan perawatan. Hard court umumnya stabil dan banyak dipakai di sekolah atau klub. - Detail sambungan dan expansion joint.
Untuk area luas, sambungan dan celah muai itu penting. Tujuannya mencegah retak liar saat perubahan suhu.
Kalau kamu sedang membuat gambar kerja, bagian drainase dan detail sambungan biasanya jadi lampiran tersendiri, bukan hanya tampak atas.

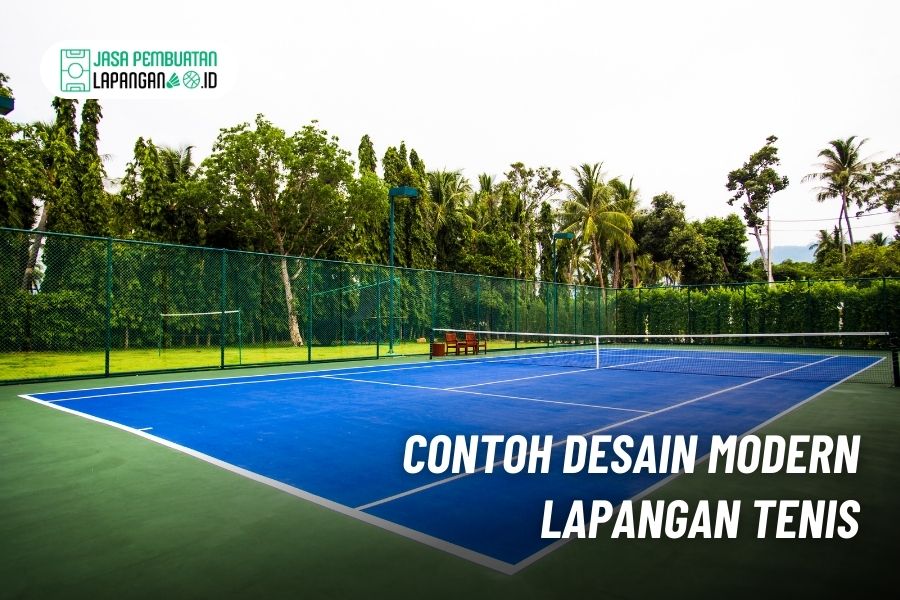

Contoh desain modern: gambar lapangan tenis untuk perencanaan
Contoh gambar lapangan tenis untuk perencanaan biasanya tidak hanya “standar garis putih”. Desain modern menggabungkan fungsi, warna, dan identitas lokasi.
Ide yang sering dipakai:
- Kombinasi warna area in/out court.
Misalnya area permainan utama lebih gelap, area luar lebih terang. Ini membantu pemain membaca batas. - Material akrilik anti-slip profesional.
Finishing akrilik yang tepat bikin grip nyaman, pantulan konsisten, dan lebih aman saat sprint. Namun jiika Anda ingin mempunyai budget terbatas, Anda bisa menggunakan karpet Flexy Pave yang disediakan jasa pengecatan lapangan tenis oleh Ultimate Sport. - Area branding sekolah/klub.
Logo kecil di area luar atau dekat baseline bisa menaikkan nilai visual tanpa ganggu permainan. - Checklist file: CAD, RAB, spesifikasi.
Untuk proyek, minimal siapkan file CAD/PDF gambar kerja, RAB awal, dan spesifikasi material.
FAQ seputar gambar & denah lapangan tenis
Pertanyaan cepat yang paling sering muncul saat cari gambar lapangan tenis:
1) Ukuran resmi lapangan tenis berapa?
Panjang 23,77 m. Lebar 8,23 m untuk tunggal dan 10,97 m untuk ganda.
2) Berapa ruang bebas ideal di sekeliling?
Tergantung kebutuhan. Untuk pemakaian rekreasi bisa lebih ketat, tapi untuk pemakaian serius sebaiknya ada clear space samping dan belakang yang lega agar aman saat mengejar bola.
3) Lebih baik indoor atau outdoor?
Indoor unggul dari sisi konsistensi main (tidak terganggu hujan/angin). Outdoor lebih hemat dari sisi bangunan, tapi perlu drainase dan orientasi matahari yang benar.
4) Format gambar kerja yang dibutuhkan?
Umumnya PDF untuk presentasi dan DWG (AutoCAD) untuk eksekusi. Kalau ada detail struktur dan drainase, siapkan juga gambar potongan dan detail sambungan.
Penutup: rangkum gambar lapangan tenis + konsultasi
Sebelum menghitung biaya pembuatan lapangan tenis dan mulai bangun, pastikan kamu punya gambar lapangan tenis dan denah yang benar. Cek ulang ukuran, garis permainan, dan ruang bebas pemain. Lalu cocokkan kebutuhan indoor atau outdoor sesuai lokasi.
